Tấm Panel Phòng Sạch Nên Chọn Loại Nào Cho Đúng?
Tấm panel phòng sạch phổ biến nhất tại Việt Nam là loại lõi EPS và lõi PU cho các phòng cấp ISO 7 đến ISO 9, còn lõi bông khoáng dành cho vách ngăn cháy và những khu vực có nguồn nhiệt. Điểm cần nhớ là cả 4 loại lõi này đều dùng chung một bộ tôn bề mặt, nên riêng cái tên lõi chưa nói được tấm đó có phù hợp phòng sạch hay không.
Chất lượng vật liệu lõi tấm Panel sẽ quyết định 3 yếu tố:
- Khả năng cách nhiệt
- Chịu nhiệt khi gặp lửa
- Độ cứng của tấm
Nhưng 3 tiêu chí đặc thù của phòng sạch lại nằm ở chỗ khác, gồm bề mặt có lau khử khuẩn hằng ngày được không, mối nối có kín để giữ chênh áp không và vật liệu có tự sinh bụi theo thời gian không. Chọn đúng chất liệu tấm mà bỏ qua nhóm tiêu chí thứ hai thì phòng vẫn trượt lúc đo kiểm.

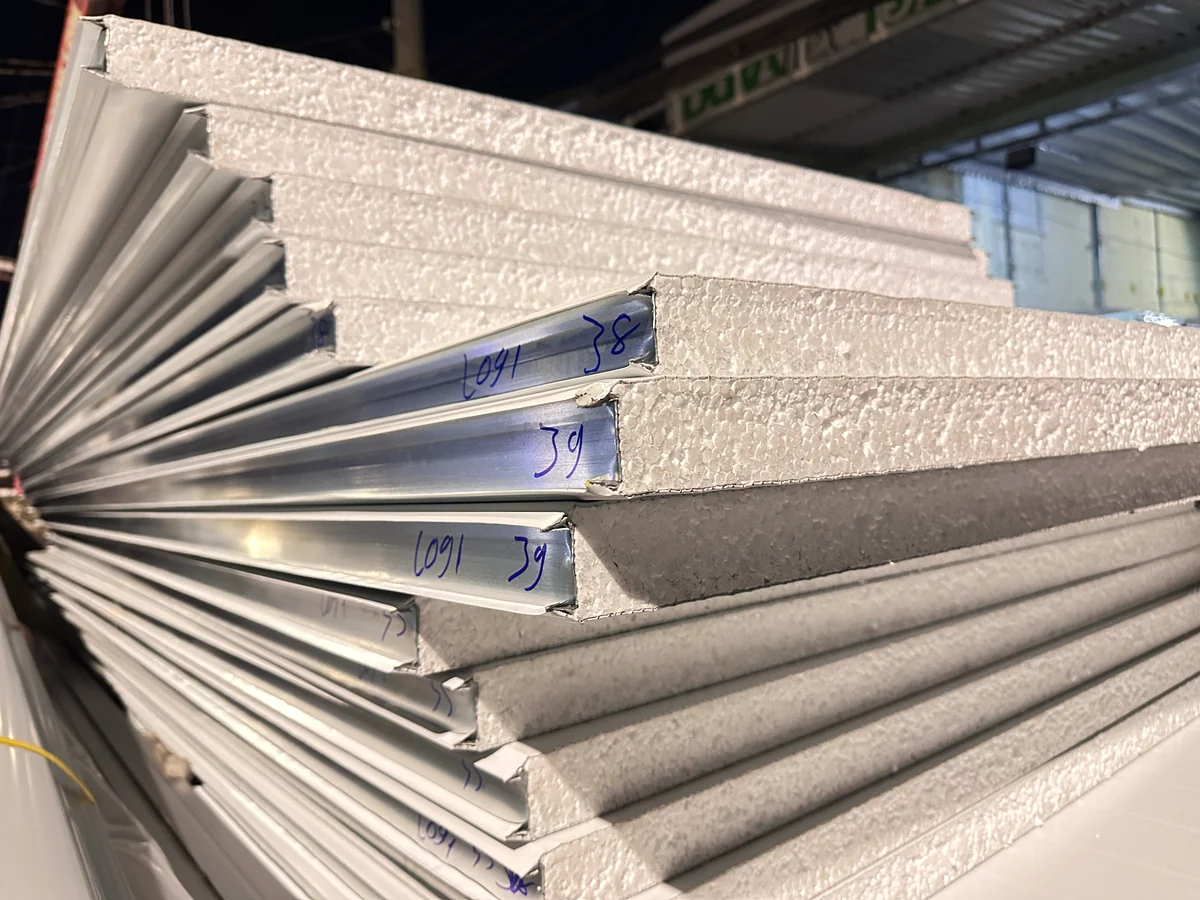

Lõi xốp EPS lộ rõ ở mép tấm cùng hệ ngàm âm dương. Đây là dòng panel phổ thông cho phòng cấp ISO 8 và ISO 9.
Dưới đây là 4 loại lõi đang lưu hành phổ biến ở thị trường phía Nam, đặt cạnh nhau theo đúng những tiêu chí mà một dự án phòng sạch phải cân nhắc:
Bảng So Sánh Bốn Loại Lõi Tấm Panel Phòng Sạch
| Loại lõi | Độ cứng và ổn định kích thước | Vai trò trong hồ sơ ngăn cháy | Cấp phòng thường dùng | Giá tham khảo (đ/m²) |
|---|---|---|---|---|
| EPS (xốp polystyrene) | Nhẹ nhất, dễ móp khi va chạm mạnh, cần khung đỡ đủ dày cho vách cao | Chỉ cách nhiệt, không dùng cho vách ngăn cháy | ISO 8 và ISO 9, kho mát, khu sơ chế, phòng đóng gói | 150.000 – 280.000 |
| PU (polyurethane) | Bọt nở bám chặt hai mặt tôn nên tấm cứng và ít cong vênh | Chỉ cách nhiệt, sinh nhiều khói khi cháy | ISO 7 và ISO 8, phòng có yêu cầu nhiệt độ ổn định | 450.000 – 800.000 |
| PIR (polyisocyanurate) | Tương đương PU, chịu nhiệt độ vận hành rộng hơn | Tạo lớp than bề mặt, hạn chế cháy lan | ISO 7 và ISO 8, khu vực vừa cần lạnh vừa cần hạn chế cháy | 420.000 – 780.000 |
| Bông khoáng Rockwool | Cứng và ổn định nhất, nhưng nặng nên khung xương phải tính tải | Dùng được cho vách ngăn cháy, đạt EI 60 đến EI 180 | ISO 5 đến ISO 7, vách ngăn khoang cháy, phòng có nguồn nhiệt | 350.000 – 650.000 |
So sánh 4 dòng trên cho thấy khoảng cách giá giữa lõi rẻ nhất và lõi đắt nhất lên tới hơn 5 lần. Đó là khoảng cách giữa một tấm bao che thuần túy và một tấm được phép có tên trong hồ sơ ngăn cháy. Ngoài 4 loại này, thị trường còn dòng lõi oxit magie chịu ẩm và không cháy, thường phải đặt hàng riêng nên ít gặp trong các dự án vừa và nhỏ ở phía Nam.
Giá trong bảng mới là giá tấm. Một dự án phòng sạch còn phải cộng thêm hệ khung xương, nẹp nhôm chân tường, nẹp bo góc, cửa và ô kính quan sát. Vì vậy tổng chi phí thực tế của phần vách và trần thường cao hơn đáng kể so với con số nhân đơn giá với diện tích. Trước khi so tiếp về tiền, có một hiểu nhầm cần gỡ, vì nó chi phối toàn bộ cách đọc bảng trên.
Vì Sao Tấm Panel Không Tự Quyết Định Cấp Độ Sạch Của Phòng?
Không có tấm panel nào tự đạt ISO 7 hay ISO 8, vì cấp độ sạch của một phòng sạch là kết quả đo nồng độ hạt lơ lửng trong phòng đã lắp xong và đang vận hành.
Con số đó do hệ thống điều hòa, cấp lọc HEPA, số lần trao đổi không khí mỗi giờ và chênh áp giữa các phòng tạo ra. Một lời chào hàng kiểu “tấm panel phòng sạch đạt chuẩn ISO 7” vì thế chỉ là cách nói tắt, không phải thông số của sản phẩm.
Vai trò thật của tấm panel phòng sạch nằm ở 3 việc rất cụ thể. Tấm giữ cho lượng không khí đã lọc không rò ra ngoài, nhờ đó chênh áp mới duy trì được. Tấm tạo ra bề mặt nhẵn để lau khử khuẩn hằng ngày. Và tấm phải không tự sinh bụi khi lớp sơn xuống cấp, vì bụi sinh ra từ chính bức vách thì không hệ lọc nào xử lý xuể.
Dưới đây là 3 yếu tố thực sự đẩy một căn phòng lên hoặc kéo tụt xuống một cấp độ sạch:
- Cấp lọc khí: Không khí cấp vào phòng phải đi qua màng lọc HEPA, và cấp lọc này quyết định trần trên của độ sạch mà phòng có thể đạt.
- Số lần trao đổi không khí mỗi giờ: Phòng cấp ISO 8 thường chạy khoảng 20 lần mỗi giờ, ISO 7 khoảng 60 lần, còn ISO 5 cần tới 250 đến 300 lần.
- Chênh áp giữa các phòng: Phòng sạch hơn luôn giữ áp cao hơn phòng bên cạnh để bụi không tràn ngược vào, và mức chênh phổ biến trong hồ sơ thiết kế là 10 đến 15 Pa.
Cả 3 yếu tố này đều thuộc phần cơ điện, nằm ngoài phạm vi của tấm vách. Điểm giao nhau duy nhất là độ kín. Hệ thống có thổi đủ lưu lượng mà vách rò khí thì chênh áp vẫn không giữ được, và đó là lý do một bức vách panel lắp ẩu có thể làm hỏng cả phương án điều hòa đã tính đúng.

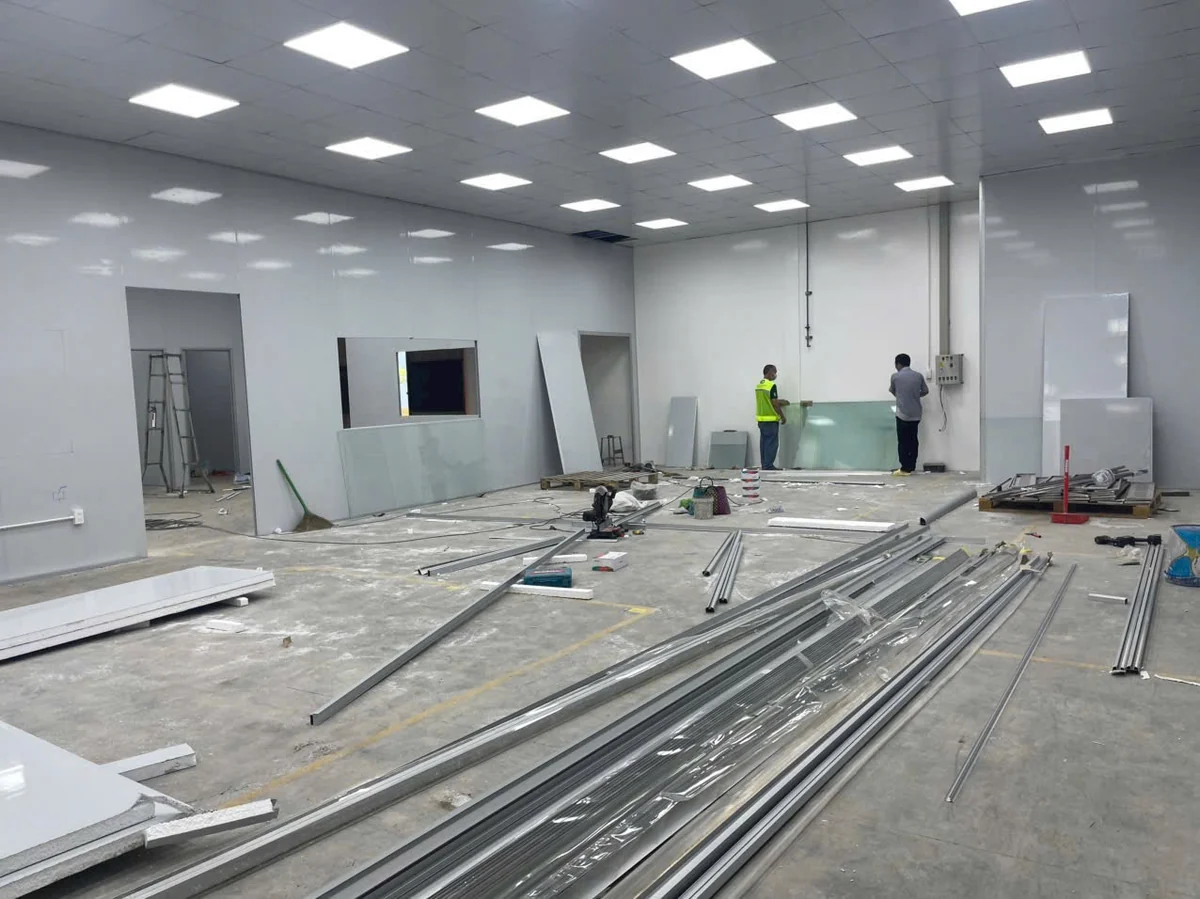

Vách và trần panel được dựng trước, vách kính cùng thiết bị cấp gió lắp sau. Cấp độ sạch chỉ đo được khi cả hệ thống đã chạy.
Dưới đây là 5 cấp độ thường gặp nhất, trích từ bảng phân loại nồng độ hạt của tiêu chuẩn ISO 14644-1, tương ứng với TCVN 8664-1 đang áp dụng tại Việt Nam:
Năm Cấp Độ Phòng Sạch Thường Gặp Và Cấp GMP Tương Đương
| Cấp độ ISO 14644-1 | Số hạt từ 0,5 µm trở lên trên mỗi m³ | Cấp GMP tương đương | Khu vực điển hình |
|---|---|---|---|
| ISO 5 | 3.520 | Grade A, và Grade B ở trạng thái nghỉ | Vùng chiết rót vô trùng, tủ thổi khí sạch |
| ISO 6 | 35.200 | Không quy đổi trực tiếp | Phòng đệm bao quanh vùng vô trùng |
| ISO 7 | 352.000 | Grade B khi vận hành, Grade C ở trạng thái nghỉ | Phòng pha chế dược, lắp ráp thiết bị y tế |
| ISO 8 | 3.520.000 | Grade C khi vận hành, Grade D ở trạng thái nghỉ | Phòng đóng gói, chế biến thực phẩm, mỹ phẩm |
| ISO 9 | 35.200.000 | Không quy đổi | Kho mát, khu sơ chế, khu vực phụ trợ |
Đọc 5 dòng này sẽ hiểu vì sao 2 nhà máy cùng dùng một loại tấm panel phòng sạch lại được xếp 2 cấp khác nhau: chênh lệch nằm ở hệ thống khí và quy trình vận hành, không nằm ở tấm vách.
Điều bức vách phải làm là không kéo tụt kết quả đó xuống. Khi đã tách bạch được hai vai trò, việc chọn tấm panel phòng sạch cho từng loại phòng trở nên đơn giản hơn nhiều.
Chọn Tấm Panel Phòng Sạch Theo Cấp Độ Và Ngành Sản Xuất
Cách chọn tấm panel phòng sạch nhanh và ít sai nhất là đi từ cấp độ phòng ghi trong hồ sơ thiết kế, sau đó đối chiếu với đặc thù của ngành sản xuất. Cùng là ISO 8, một phòng đóng gói bao bì khô và một xưởng chế biến thủy sản rửa nước mỗi ca lại cần hai bộ vật liệu khác nhau.

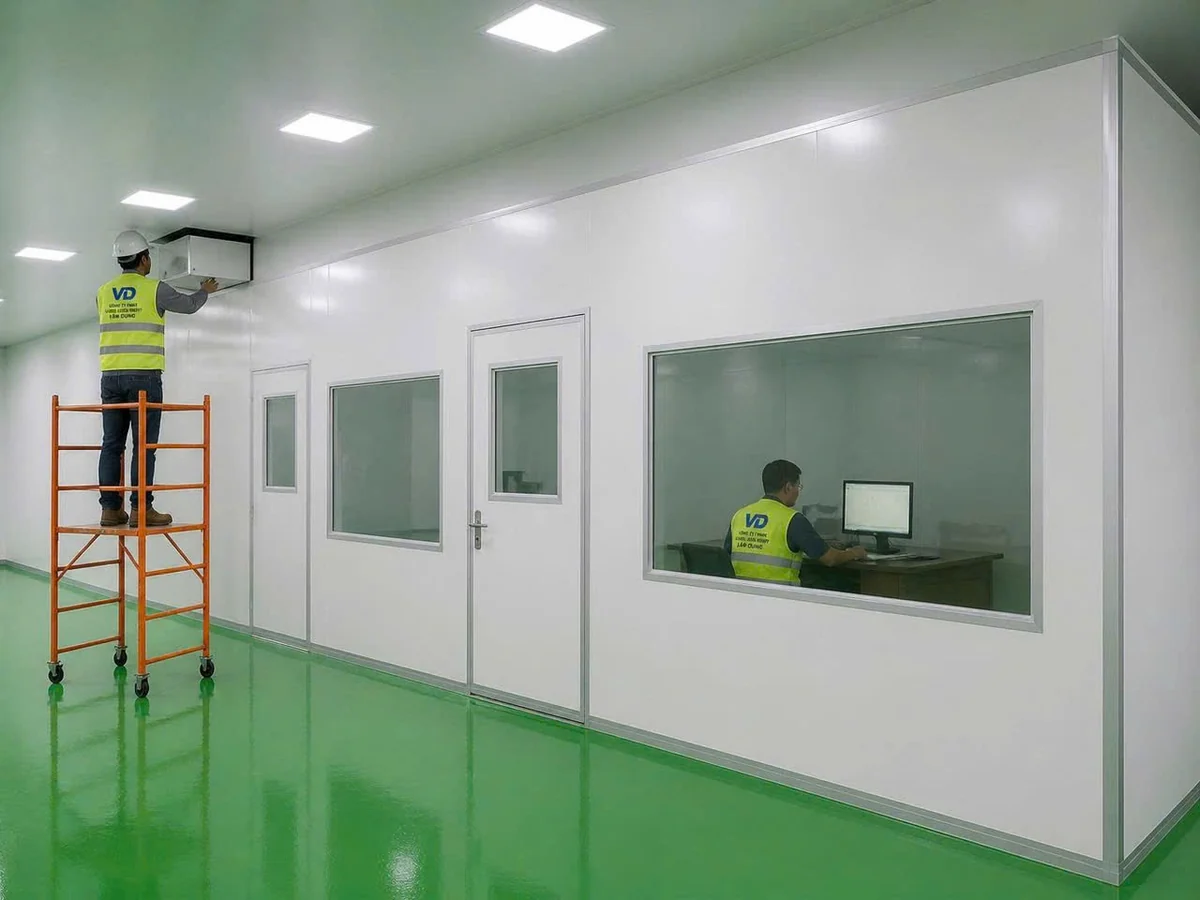

Phòng sạch đã hoàn thiện với vách panel, ô kính quan sát lớn và sàn epoxy. Phần lắp đặt miệng gió do đơn vị thi công cơ điện của dự án thực hiện.
Bảng dưới đây gộp 4 nhóm cấp độ hay gặp nhất trong các dự án tại Bình Dương và các tỉnh phía Nam, kèm cấu hình vật liệu tương ứng:
Cấu Hình Tấm Panel Phòng Sạch Theo Từng Nhóm Cấp Độ
| Nhóm cấp độ | Lõi nên chọn | Bề mặt nên chọn | Điểm cần lưu ý |
|---|---|---|---|
| ISO 5 và ISO 6 | Bông khoáng hoặc oxit magie | Tôn phủ PVDF hoặc mặt thép không gỉ | Bắt buộc bo góc cong toàn bộ, hạn chế tối đa số mối nối |
| ISO 7 | PU, PIR hoặc bông khoáng | Tôn phủ PVDF hoặc màng PVC | Vách giáp khu kỹ thuật và phòng máy dùng lõi bông khoáng |
| ISO 8 | PU, PIR hoặc EPS | Tôn mạ kẽm sơn tĩnh điện, khu ẩm dùng màng PVC | Khu vực rửa nước cần chân vách kê cao và trám kín |
| ISO 9 và khu phụ trợ | EPS | Tôn mạ kẽm sơn tĩnh điện | Ưu tiên tiết kiệm, vẫn giữ yêu cầu kín khí ở cửa và ô kính |
Cả 4 cấu hình này là điểm khởi đầu để bóc tách khối lượng, không phải khuôn cứng. Khi hồ sơ thẩm duyệt phòng cháy áp QCVN 06:2022/BXD về an toàn cháy cho nhà và công trình và yêu cầu một mức giới hạn chịu lửa cụ thể cho đoạn vách nào đó, mức đó thắng mọi tính toán tiết kiệm. Cách đọc chỉ số EI có trong bài tấm panel chống cháy.
Nhà Máy Dược Phẩm Và Thiết Bị Y Tế
Nhóm dược phẩm và thiết bị y tế chịu ràng buộc chặt nhất, vì hồ sơ GMP soi cả bề mặt vách lẫn cách xử lý góc. Ở đây tấm panel phòng sạch thường dùng lõi bông khoáng hoặc lõi PU, bề mặt phủ PVDF để chịu được cồn và dung dịch khử khuẩn lau nhiều lần trong ngày.
Điểm hay bị bỏ sót là phần giáp ranh giữa khu sản xuất và khu kỹ thuật. Đoạn vách này vừa phải kín khí để giữ chênh áp, vừa nằm trong yêu cầu ngăn cháy, nên lõi bông khoáng gần như là lựa chọn mặc định dù phần còn lại của phòng dùng lõi nhẹ hơn.
Nhà Máy Thực Phẩm, Thủy Sản Và Đồ Uống
Nhà máy thực phẩm và thủy sản làm việc với nước và hóa chất tẩy rửa mỗi ca, nên tiêu chí đầu tiên là chống ẩm và chống ăn mòn chân vách. Cấu hình quen thuộc cho nhóm này là tấm panel phòng sạch lõi PU hoặc PIR ở khu vực lạnh, lõi EPS ở khu đóng gói khô, kèm bề mặt bọc màng PVC tại những phòng xịt rửa thường xuyên.

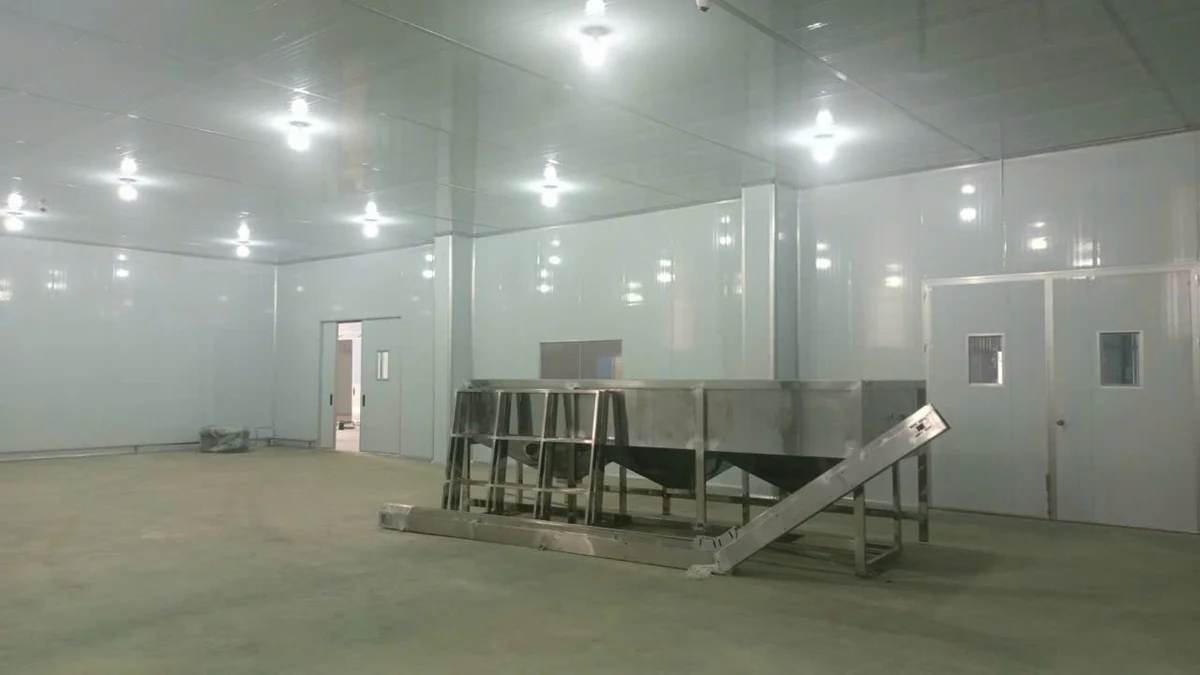

Khu chế biến thực phẩm ốp panel toàn bộ vách và trần. Mọi bề mặt trong khu này đều phải chịu được nước và hóa chất tẩy rửa mỗi ca.
Chân vách là chỗ hỏng trước tiên trong nhóm này. Kê chân tấm panel phòng sạch lên bệ bê tông cao khoảng 100 mm rồi trám kín bằng silicone gốc trung tính sẽ giữ cho nước không ngấm vào lõi qua mép cắt. Với khu vực trữ lạnh sâu, cách chọn độ dày và xử lý cầu nhiệt được nói kỹ hơn trong bài tấm panel làm kho lạnh.
Điện Tử, Phòng Thí Nghiệm Và Phòng Lắp Ghép Trong Nhà Xưởng
Ngành điện tử và phòng thí nghiệm ít yêu cầu về nhiệt độ hơn nhưng khắt khe về bụi và tĩnh điện. Phần lớn phòng thuộc nhóm này nằm ở cấp ISO 7 và ISO 8, dựng ngay bên trong nhà xưởng có sẵn. Ở đây tấm panel phòng sạch chủ yếu đóng vai trò vách bao và trần, còn kết cấu chịu lực đã có nhà xưởng gánh.
Dạng phòng lắp ghép bằng tấm panel phòng sạch trong xưởng có một lợi thế đáng kể là tháo lắp lại được khi dây chuyền thay đổi. Muốn giữ được lợi thế đó, hệ khung và nẹp nhôm phải đồng bộ ngay từ đầu, còn cách dựng vách chi tiết có trong bài thi công vách ngăn bằng tấm panel.
Bề Mặt Và Mối Nối Quyết Định Phòng Sạch Có Lau Được Hay Không
Bề mặt và mối nối là 2 thứ quyết định một phòng sạch còn lau được sau vài năm vận hành hay không, và cả 2 đều không xuất hiện trong bảng giá thông thường. Báo giá tấm panel phòng sạch chỉ ghi loại lõi và độ dày, trong khi 2 yếu tố này mới là nguyên nhân của phần lớn biên bản không đạt khi đo kiểm lại.
Cách kiểm tra không phức tạp. Đứng sát bức vách nhìn dọc theo mặt tấm sẽ thấy ngay lớp sơn có đều màu không, chạy tay dọc mạch nối sẽ biết khe đã trám kín hay còn hụt. Hai thao tác này làm được ngay lúc nhận hàng mẫu, trước khi ký hợp đồng cho cả nhà máy.

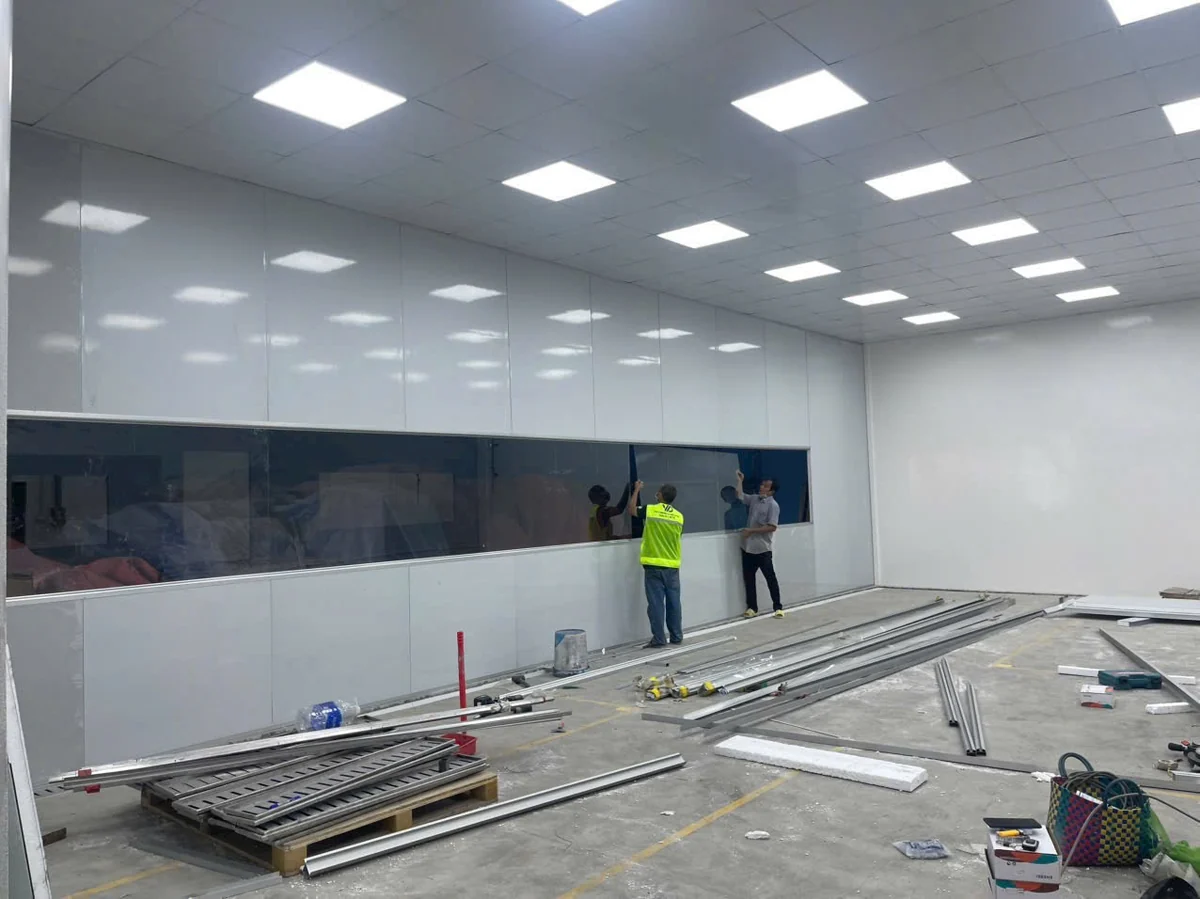

Mạch nối giữa các tấm và khung ô kính là những vị trí bắt buộc phải trám kín, cũng là chỗ chủ đầu tư nên kiểm tra đầu tiên khi nghiệm thu.
Lớp Phủ Bề Mặt Tôn Phải Chịu Được Hóa Chất Khử Khuẩn
Lớp phủ bề mặt quyết định tấm panel phòng sạch chịu được bao nhiêu lần lau hóa chất trước khi xuống cấp. Sơn tĩnh điện gốc polyester phổ thông đủ dùng cho phòng khô và khu phụ trợ, nhưng khi gặp cồn, dung dịch chlorine hoặc hydrogen peroxide lau hằng ngày thì lớp sơn này bạc màu và phấn hóa dần.
Dưới đây là 3 lựa chọn bề mặt, tương ứng với 3 mức độ khắc nghiệt khác nhau của môi trường vận hành:
- Tôn mạ kẽm sơn tĩnh điện: Đây là lựa chọn phổ thông cho phòng khô, khu đóng gói và khu vực phụ trợ, chi phí thấp nhất trong 3 nhóm.
- Tôn phủ PVDF: Lớp phủ này giữ màu và chịu hóa chất tốt hơn hẳn sơn polyester, phù hợp phòng dược phẩm và phòng thí nghiệm lau khử khuẩn thường xuyên.
- Tôn bọc màng PVC hoặc mặt thép không gỉ: Nhóm này dành cho khu vực ẩm ướt và tiếp xúc trực tiếp với thực phẩm, nơi vách bị xịt rửa mỗi ca.
Cả 3 mức bề mặt trên chênh nhau đáng kể về giá, nên cách làm hợp lý là phân vùng theo mức độ khắc nghiệt thay vì áp một loại cho toàn nhà máy. Phòng nào lau nước và hóa chất mỗi ngày thì đầu tư bề mặt tốt, khu hành lang và kho phụ trợ dùng loại phổ thông là đủ.
Bo Góc Cong Và Trám Khe Quyết Định Kết Quả Nghiệm Thu
Góc vuông giữa vách với sàn và trần là chỗ đọng bụi mà giẻ lau không với tới được. Phòng sạch đạt chuẩn GMP vì thế dùng nẹp nhôm bo cong ở toàn bộ các cạnh giao nhau, để bụi không có chỗ bám và nước lau chảy hết xuống sàn.
Toàn bộ khe tiếp giáp giữa các tấm panel phòng sạch, quanh khung cửa và quanh ô kính quan sát đều phải trám kín bằng silicone gốc trung tính.
Loại silicone gốc axit thông dụng ngoài thị trường có mùi giấm khi khô và ăn mòn lớp mạ kẽm ở mép tôn, nên không dùng cho hạng mục này. Đây cũng là chỗ nhà thầu hay cắt bớt để giảm giá, và là chỗ chủ đầu tư nên kiểm tra kỹ nhất khi nghiệm thu.
Quy Cách Tấm Panel Phòng Sạch Cần Chốt Trước Khi Đặt Hàng
Quy cách tấm panel phòng sạch phải được ghi rõ trong đơn đặt hàng, vì thiếu bất kỳ mục nào thì 2 báo giá không còn so sánh công bằng được nữa. Đây cũng là nguyên nhân phổ biến nhất khiến chủ đầu tư tưởng mình mua hớ, trong khi thực chất 2 bên đang chào 2 sản phẩm khác nhau.
Trong đó chiều dài tấm là mục đáng chú ý hơn vẻ ngoài của nó. Panel cắt đúng chiều cao thông thủy của phòng sẽ cho bức vách không có mối nối ngang, và mạch ngang chính là đường đọng bụi khó lau nhất trong một phòng sạch. Với chiều dài tối đa 15 m, hầu hết nhà xưởng đều làm được điều này ngay từ khâu đặt hàng.

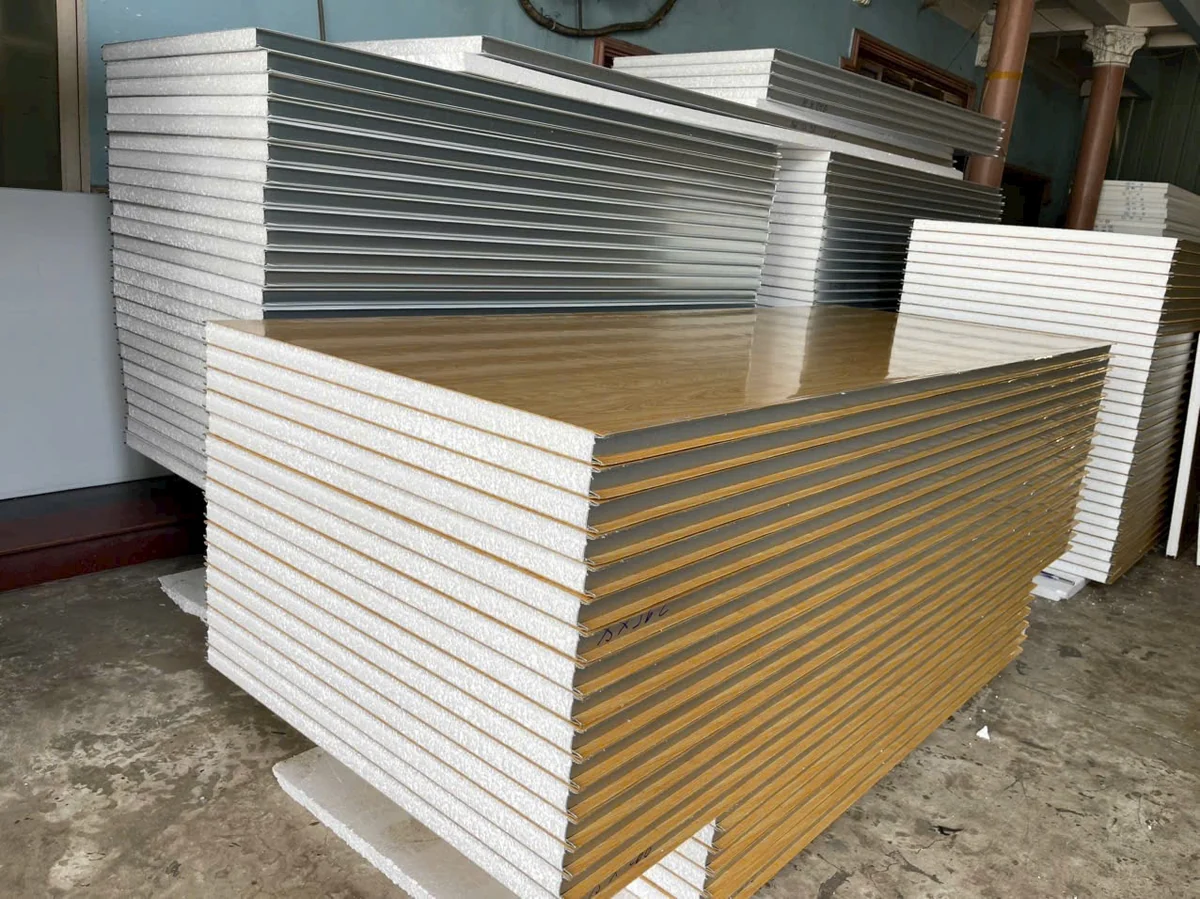

Panel lõi EPS, panel mặt vân gỗ và panel mái xếp tại kho của Đại Phát. Mỗi dòng phục vụ một nhóm hạng mục khác nhau trong cùng một nhà máy.
Dưới đây là 7 thông số mà kho đang cung cấp, cũng là 7 mục cần ghi đủ trong đơn đặt hàng:
Quy Cách Tấm Panel Phòng Sạch Tại Kho Vật Liệu Xanh
| Thông số | Quy cách |
|---|---|
| Độ dày tấm | 50 mm, 75 mm, 100 mm, 150 mm |
| Vật liệu lõi | EPS, PU, PIR hoặc bông khoáng 60 – 120 kg/m³ |
| Tôn hai mặt | Tôn mạ kẽm sơn tĩnh điện, dày 0,40 – 0,50 mm |
| Khổ rộng hữu dụng | 1.150 mm |
| Chiều dài tấm | Cắt theo yêu cầu, tối đa 15 m |
| Hệ liên kết | Ngàm âm dương kiểu khóa camlock |
| Phụ kiện đồng bộ | Nẹp nhôm chân tường, nẹp bo góc cong, khung cửa và ô kính quan sát |
Cả 7 dòng này đều cần đối chiếu lại khi hàng về tới công trình. Trong đó khổ rộng hữu dụng là thông số bị bỏ qua nhiều nhất, dù nó ảnh hưởng trực tiếp tới độ kín của phòng, bởi mỗi mối nối đều là một điểm có thể rò khí.
Một bức vách dài 12 m ghép bằng khổ hữu dụng 1.150 mm cần 11 mối nối, cũng bức vách đó ghép bằng khổ 1.000 mm cần 12 mối nối. Chênh lệch một mối nối nghe không đáng kể, nhưng cộng dồn trên toàn bộ vách và trần của một xưởng vài trăm mét vuông thì con số đủ lớn để tính vào khối lượng silicone và công trám khe.
Nếu quý khách hàng, chủ đầu tư đang cần góc nhìn toàn cảnh mặt bằng giá của các dòng panel, quý khách có thể tham khảo thêm bài viết giá tấm panel cách nhiệt, còn phần so sánh 2 dòng lõi phổ thông nhất nằm ở bài so sánh panel EPS và panel PU.
Mua Tấm Panel Phòng Sạch Ở Đâu Uy Tín Tại Bình Dương?
Tại Bình Dương, chủ đầu tư có thể mua tấm panel phòng sạch trực tiếp tại Đại Phát – Kho Vật Liệu Xanh, với hai kho hàng đặt ở Thuận An và văn phòng tại Dĩ An. Việc chọn mua dòng vật liệu chính hãng, giá tốt nhất tại kho sẽ giúp chủ đầu tư giúp bỏ bớt khâu trung gian, đồng thời chủ động tiến độ cho những dây chuyền đang chờ bàn giao.

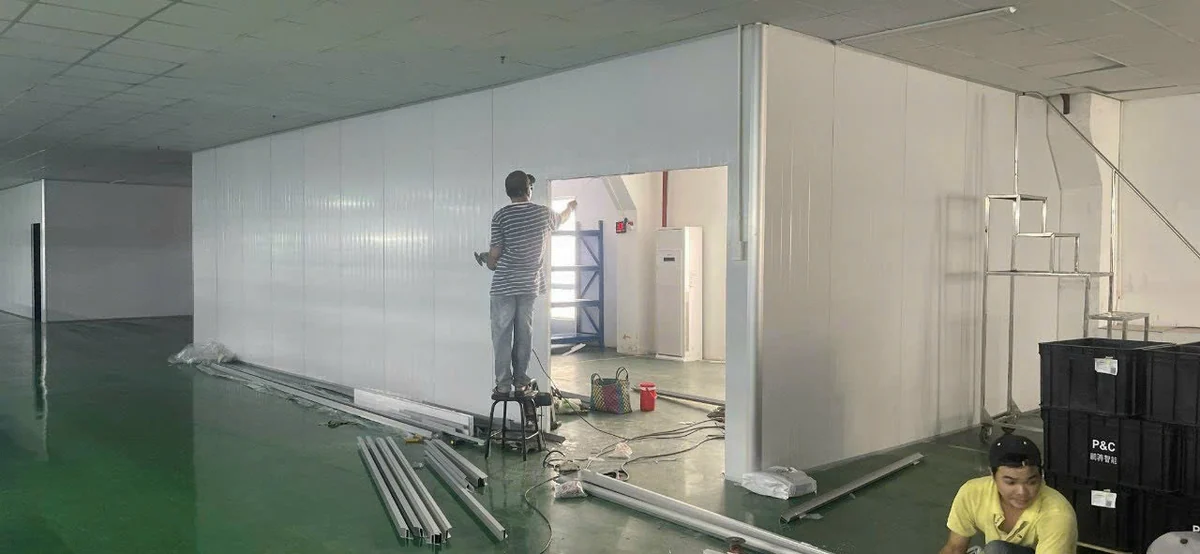

Thi công vách panel trong nhà xưởng đã có sàn epoxy. Hệ nẹp nhôm được chuẩn bị đồng bộ trước khi dựng tấm lên khung.
Đáng giá hơn mức chiết khấu là được bóc tách đúng nhu cầu. Một xưởng chế biến thực phẩm thường chỉ cần bề mặt bọc màng PVC cho khu rửa và khu sơ chế, phần hành lang và kho bao bì dùng tôn sơn tĩnh điện phổ thông là đủ. Cách phân vùng này tiết kiệm hơn hẳn việc áp một cấu hình đắt tiền cho toàn bộ nhà máy.
Ngoài dòng tấm panel phòng sạch, kho còn sẵn tấm xi măng làm sàn và vách, phụ kiện nẹp nhôm cùng hệ khung xương đi kèm. Danh mục đầy đủ và chính sách giao hàng có trong bài mua tấm panel Bình Dương, riêng dòng lõi bông khoáng cho vách ngăn cháy được nói kỹ ở bài panel Rockwool chống cháy.
FAQ – Câu Hỏi Thường Gặp Về Tấm Panel Phòng Sạch
1. Tấm panel phòng sạch nên dùng độ dày bao nhiêu?
Độ dày 50 mm đủ cho vách ngăn trong nhà và trần phòng sạch không yêu cầu giữ nhiệt. Phòng cần kiểm soát nhiệt độ ổn định thường dùng 75 mm hoặc 100 mm, còn 150 mm dành cho khu vực trữ lạnh. Độ dày chọn theo yêu cầu nhiệt và chiều cao vách, không phải theo cấp độ sạch.
2. Panel EPS có dùng được cho phòng sạch không?
Dùng được cho phòng cấp ISO 8 và ISO 9 như khu đóng gói, kho mát và khu vực phụ trợ, với điều kiện bề mặt tôn phẳng và mối nối được trám kín. Lõi EPS không phải vật liệu không cháy, nên những đoạn vách nằm trong yêu cầu ngăn cháy của hồ sơ thẩm duyệt vẫn phải chuyển sang tấm panel phòng sạch lõi bông khoáng.
3. Vì sao phòng sạch cần bo góc cong ở chân tường và trần?
Góc vuông giữa vách với sàn và trần tạo ra khe đọng bụi mà thao tác lau thông thường không với tới. Nẹp nhôm bo cong xóa khe đó, giúp bề mặt tấm panel phòng sạch liền mạch và nước lau chảy hết xuống sàn. Đây là chi tiết bắt buộc trong hồ sơ GMP và thường được kiểm tra khi nghiệm thu.
4. Giá tấm panel phòng sạch bao nhiêu một mét vuông?
Giá tham khảo dao động từ 150.000 đồng mỗi mét vuông với lõi EPS đến 800.000 đồng mỗi mét vuông với lõi PU dày, thay đổi theo độ dày tấm, độ dày tôn và loại lớp phủ bề mặt. Mức này chưa gồm khung xương, nẹp nhôm, cửa và công lắp đặt, nên khi so báo giá cần đối chiếu đủ các hạng mục đi kèm.
